Spatial-partitioning algorithm
공간 분할 알고리즘, 왜 사용하는가?
3D 게임에서는 일반적으로 World의 개념이 존재하고 해당 공간 내에 게임을 구성하는 다양한 오브젝트들이 배치된다.(Scene-graph) 개발자는 게임 제작 시 다양한 목적으로 오브젝트의 계층 구조 상에서 특정 오브젝트를 검출하거나, 카운팅을 하는 등의 쿼리가 필요한 경우가 많고 이를 효율적으로 수행할 수 없는 경우 게임의 성능에 문제가 있을 수 있다. 대표적인 필요 케이스는 다음과 같은 것들이 있다.
- 물리 연산 : 충돌 감지의 대상 선택 등
- 레이트레이싱 : Ray의 영향을 받을 삼각형 선택
- 렌더링 : Culling 대상의 선택 등
오브젝트간의 상호 작용을 단순하게 아래와 같이 모든 오브젝트에 대해 검사를 수행하는 경우 O(N), O(N^2)의 복잡도로 수행되어 오브젝트의 수가 많은 프로젝트의 경우 문제가 발생할 수 있다.
// 특정 속성의 오브젝트 검출 pseudo code
for (Object : Object Pool) {
check(Object)
}
// 오브젝트 쌍 검출의 pseudo code
for (Object1 : Object Pool) {
for (Object2 : Object Pool) {
check(Object1, Object2)
}
}공간 분할 알고리즘의 공통적인 목표는 이러한 동작의 효율을 높이는 것이다. 대체로 Log scale로 탐색 시간을 줄이는 경우가 많고, 방법에 따라 유리한 상황이 다르므로 적용할 상황에 따라 적절한 알고리즘을 사용하여야 한다.
BVH (Bounding Volume Hierarchy)
Scene-graph에 속한 객체들을 특정한 기준에 따라 바운딩 볼륨(AABB, OBB 등)으로 감싸 트리로 표현하는 구조, 각각의 바운딩 볼륨은 더 큰 바운딩 볼륨에 완전히 포함된다. 트리의 가장 위에는 단일한 바운딩 볼륨이 있고, 리프노드는 프로젝트에 따라 메쉬/프리미티브 등으로 구성된다.

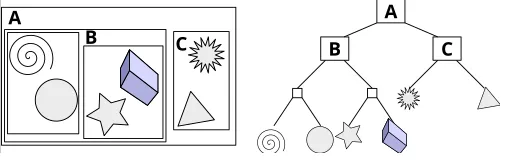

BVH 도식화 - Wikipedia
충돌 검사 등에서 부모레벨에서 교차하지 않는다면 자식 노드에 해당하는 오브젝트들의 검사를 무시할 수 있다. 따라서 Log-scale로 검사 대상을 좁힐 수 있다. 다만 적절한 성능을 보장하기 위해 아래와 같은 사항들을 고려하여 자료구조과 로직을 설계하여야 한다.
- 트리의 아래쪽으로 갈수록 노드들은 서로 가까워야 한다. 즉 공간적으로 가까운 오브젝트끼리 묶여야 한다.
- BVH의 각 노드는 최소 볼륨이어야 한다.
- 모든 경계 볼륨의 합은 최소화되어야 한다.
- Pruning시 더 많은 객체가 고려 대상에서 제외되기 때문에, BVH 루트 근처 노드에 더 많은 주의를 기울여야 한다.
- Sibling node 중복 볼륨이 최소화되어야 한다.
- BVH는 노드 구조와 내용 모두에서 균형을 이루어야 한다.
BVH 구조는 동적인 씬에 비교적 강하다. 어떤 객체가 조금 움직이면, 그 객체가 속한 리프와 위쪽 몇 레벨의 박스만 갱신하면 되므로 갱신 비용이 비교적 저렴하다. 다만, 자식 AABB들이 겹칠 수 있어서, 레이/쿼리가 양쪽 서브트리를 둘 다 타고 내려가야 하는 경우가 생길 수 있다.
// BVH pseudo code
struct BVHNode {
AABB bounds
bool isLeaf
BVHNode* left
BVHNode* right
Primitive[] primitives // leaf node
}
BVHNode* build(Primitive[] prims) {
node = new BVHNode()
node.bounds = computeAABB(prims)
if prims.size <= LEAF_THRESHOLD:
node.isLeaf = true
node.primitives = prims
return node
// 적절한 기준에 따라 둘로 나누기 - ex) 가장 긴 축 기준
axis = longestAxis(node.bounds)
sort(prims by prim.center[axis])
mid = prims.size / 2
leftPrims = prims[0 : mid]
rightPrims = prims[mid : end]
node.isLeaf = false
node.left = buildBVH(leftPrims)
node.right = buildBVH(rightPrims)
return node
}
bool intersectQuery(BVHNode* node, Ray ray, out Hit hit) {
if not rayIntersectsAABB(ray, node.bounds):
return false
if node.isLeaf:
hitFound = false
for prim in node.primitives:
if rayIntersectsPrimitive(ray, prim, tmpHit):
if tmpHit.t < hit.t:
hit = tmpHit
hitFound = true
return hitFound
// 재귀적으로 탐색
hitLeft = intersectBVH(node.left, ray, hit)
hitRight = intersectBVH(node.right, ray, hit)
return hitLeft or hitRight
}Octree
3D 공간을 축 정렬 큐브로 보고, 각 노드를 8개의 균등한 서브 큐브로 재귀적으로 나누는 8진 트리 형태의 자료구조/알고리즘. 프로젝트에서 World개념에 해당하는 전체를 루트로 보고 공간 자체를 균일하게 나눈다. 2차원 구조라면(2D 게임 등) Quad-tree로 표현된다. 구조가 단순하고 구현이 직관적인 장점이 있다.

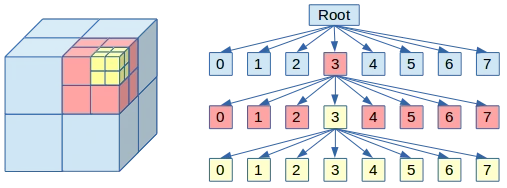

Octree 도식화
정해진 공간을 일정한 비율로 나누는 방식으로 인해 아래와 같은 특징이 존재한다.
- 특정 위치를 구하는 문제에 대해 매우 빠르게 동작한다.
- 정적인 공간 분포를 다루는 것에 유리하다.(voxel 데이터, Grid data기반의 전처리 등)
- 비균일 분포에서 비효율적으로 동작한다.
- Cache locality가 안 좋아질 수 있다.(접근 패턴이 불규칙적, 어느 자식 노드로 내려갈 지의 문제)
// Octree pseudo code
struct OctreeNode {
AABB region
OctreeNode* children[8]
Object[] objects // 노드에 들어 있는 객체 목록
bool isLeaf
}
OctreeNode* createNode(AABB region) {
node = new OctreeNode()
node.region = region
node.isLeaf = true
return node
}
void insertObject(OctreeNode* node, Object obj, int depth) {
if not intersects(node.region, obj.bounds):
return
if node.isLeaf and (node.objects.size < MAX_PER_NODE or depth >= MAX_DEPTH):
node.objects.push(obj)
return
// 허용 개수를 넘은 경우 분할 후 재분배
if node.isLeaf:
subdivide(node) // 8개의 자식 region 생성
redistribute(node) // 기존 objects를 자식들에게 재분배
node.isLeaf = false
for i in 0..7:
insertObject(node.children[i], obj, depth + 1)
}
void queryRange(OctreeNode* node, AABB range, out Object[] result) {
if not intersects(node.region, range):
return
// 이 노드에 저장된 객체 검사
for obj in node.objects:
if intersects(obj.bounds, range):
result.push(obj)
// 재귀적으로 검사
if not node.isLeaf:
for i in 0..7:
queryRange(node.children[i], range, result)
}K‑d tree(k‑dimensional tree)
K차원 공간상의 점 또는 프리미티브를 관리하는 이진 트리로, 각 내부 노드는 특정 축(3차원의 경우 x/y/z)을 하나 골라, 그 축의 한 임계값에서 왼쪽/오른쪽의 두 반공간으로 나누는 것을 반복하는 구조를 가진다. 깊이에 따라 축을 x→y→z→x… 순으로 바꾸거나, AABB의 “가장 긴 축”을 택하는 등 다양한 분할 전략이 있다.

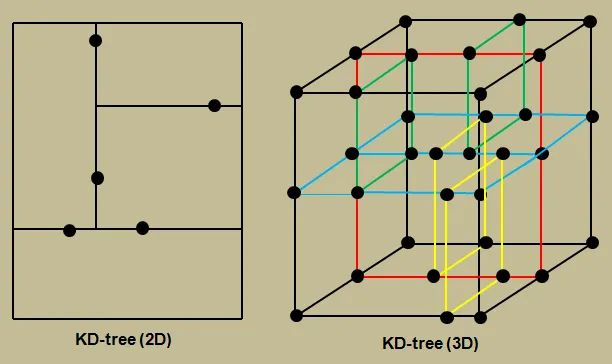

2D/3D K-d tree 도식화
축에 대해 공간 분할하는 특성으로 인해 최근접 이웃 검색(Nearest Neighbor), range query등의 문제에 이점이 있다. 예를 들어, 이미 지나온 노드의 경우 서브트리의 바운딩 박스 등을 활용해서 리프에서 잰 최근접 거리보다 큰 영역을 빠르게 결정할 수 있는 등의 구별되는 장점이 있다.
다만 트리의 분할 기준이 전체 데이터 분포에 크게 의존하기 때문에 동적인 환경에서 빌드/업데이트 비용이 크고, 노드 재구성이 무겁다는 단점이 있다.
// K-d tree pseudo code
struct KDNode {
Point point // 노드가 가진 포인트
int axis // 분할 축 ex) 0 = x, 1 = y
KDNode* left
KDNode* right
}
KDNode* buildKDTree(Point[] points, int depth) {
if points.empty():
return null
axis = depth % K // 축을 번갈아가며 교체
sort(points by coordinate[axis])
mid = points.size / 2
node = new KDNode()
node.point = points[mid]
node.axis = axis
leftPoints = points[0 : mid]
rightPoints = points[mid+1 : end]
node.left = buildKDTree(leftPoints, depth + 1)
node.right = buildKDTree(rightPoints, depth + 1)
return node
}
// 최근접 이웃 쿼리 pseudo code
struct NNResult {
Point bestPoint
float bestDist2
}
void nearestNeighbor(KDNode* node, Point query, inout NNResult res) {
if node == null:
return
axis = node.axis
float d2 = distanceSquared(query, node.point)
if d2 < res.bestDist2:
res.bestDist2 = d2
res.bestPoint = node.point
// 어느 쪽 서브트리를 먼저 볼지 결정
KDNode* first
KDNode* second
if query[axis] < node.point[axis]:
first = node.left
second = node.right
else:
first = node.right
second = node.left
// 가까운 쪽 서브트리 탐색
nearestNeighbor(first, query, res)
// 다른 쪽을 볼 필요가 있는지 체크
// 분할 평면까지의 거리^2 < 현재 bestDist2 인 경우만 탐색
float planeDist = query[axis] - node.point[axis]
if planeDist * planeDist < res.bestDist2:
nearestNeighbor(second, query, res)
}References
